Un Teclado de PC para el Spectrum

La idea es crear un interface que permita utilizar un teclado de PC como si fuese el propio del PC, con las siguientes ventajas:

• Teclado Mas comodo con todas las teclas (borrar, espacio grande)
• Teclado numerico y teclas de cursor
• Extension del editor de 128 (inicio, fin, suprimir, av Pag, re Pag.)
• Teclas programables F1=load "", F2=clear, etc...
• Reset desde el Teclado (ctrl+alt+del)
• Funcionamiento en modo PC para los signos Shift+2=", etc... y compatibiliad con el modo Spectrum symb+P="

Ideas

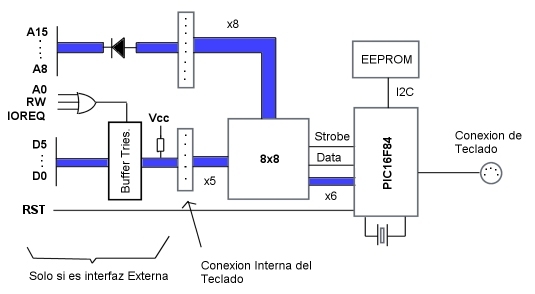

El Microcontrolador tendria una tabla con las teclas del PC y su equivalente en el Spectrum, asi como las secuencias necesarias para ciertas caracteristicas, almacenada en la eprom.
Guardaria ademas en memoria una tabla con las teclas pulsadas y cuantas veces han sido pulsadas, esto permitira pulsar la tecla de Shift izquierda, luego la derecha, soltar la izquierda y que shift siga pulsado, ya la no se solto la derecha.
Estas teclas son ademas enviadas al chip de 8x8 interuptores, que simula las 40 teclas del spectrum.
El resto del tiempo se encarga de controlar la comunicacion con el teclado
No se si la EEPROM sera necesaria, quiza se pueda utilizar la que tiene el PIC16F84, ademas igual hay que utilizar otro PIC que tenga mas patillas en lugar de ese, o multiplexar las 6 lineas que van a la matrix, para tener un par de ellas mas.
Sera necesario tambien comprobar la necesidar de drivers (7406) en la conexion con el teclado, tal como pasa en el interfaz del sam-copue.
Ademas habria que ver el modo de poder comunicar el pic con el Spectrum, esto permitiria reprogramar las teclas por software, y aņadir otros perifericos, por ejemplo un relog de tiempo real, gracias al bus I2C
