Con la idea en mente, hay que empezar a pensar en que presuesto tenemos, que cosas no nos gustan de lo que hemos visto, que cosas podemos mejorar, que materiales podemos utilizar o sustituir, etc...
Tambien nos daremos una vuelta por tiendas de manualidades, y bricolaje para ver en que materiales podremos utilizar y donde los encontraremos.

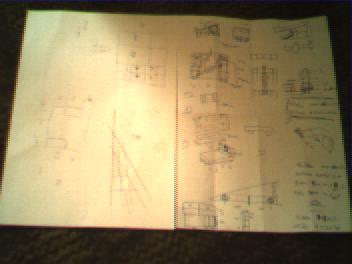

on todo esto diseñamos unos primeros bozetos, esquemas y apuntes de lo que vamos a hacer, no valla a ser que luego tengamos alguna idea genial y se nos olvide.

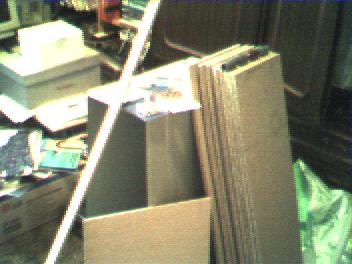

Podemos ver aqui los tornillos y tirafondos, bisagras, tablas de 1cm de grosor, tabla de ocumen, listones de 1cm x 1cm y topes de persiana.
Con todo reunido, modificamos los bozetos y creamos los planos sobre los que luego nos guiaremos, ademas al tener el material en la mano, podremos comprobar si las medidad que usamos eran las adecuadas mara que no nos queden unos pedales enanos o un gigantesco cuadro de mandos.

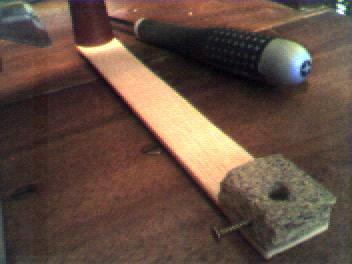

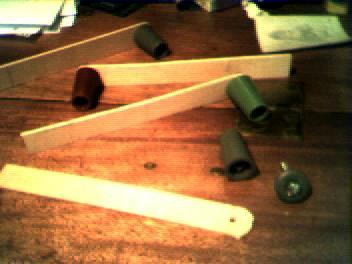

Con la madera de ocumen y los topes de persiana se hacen los 4 mandos de gases, en la parte de abajo ira un trozo de madera cuadrado, con 2 agujeros, donde se sujetara el palo del potenciometro mediante un tornillo.

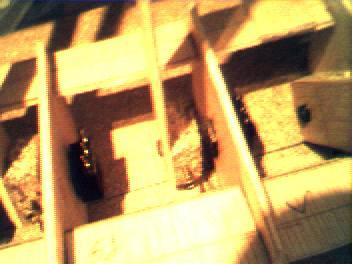

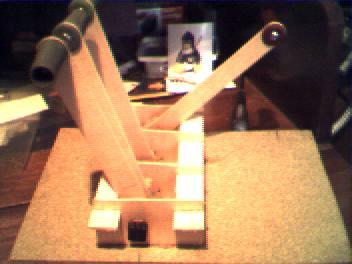

Los potenciometros se sujetaran a la base con unas maderas en forma de regilla que a la vez que sujetan los potenciometros sirven de tope en los movimientos de las palancas.
He aqui el primer fallo de diseño que cometo, las palancas pesan mucho para ser sugetas por los potenciometros, por eso en los mandos de flightsim usaban engranajes.

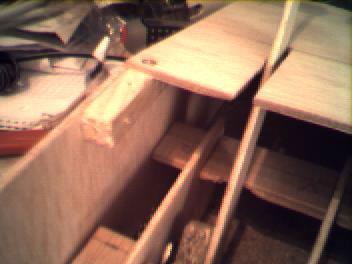

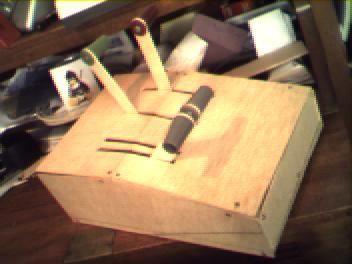

En estas fotos se puede apreciar como esta construida la carcasa, como sujeto los distintos paneles entre si con tornillos y trozos de liston.
Tambien se puede observar como soy un chapuzas y la regilla que sujeta las palancas la hize rapido, quedaron torcidas las palancas y ahora se ve en la carcasa, en las ranuras...

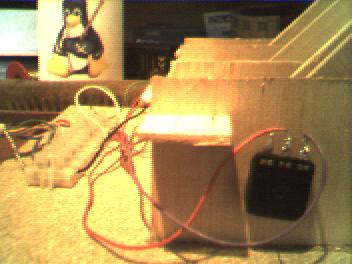

En estas fotos se puede apreciar el detalle de la conexion de los cables, la regleta atornillada a la base y los cables del potenciometro a la regleta.
Es importante destarcar la necesidad de probar en este momento la palanca de cambios, para comprobar que los cables estan bien conectados.
El Pinguino Gaitero que sale en las fotos es TUX, mascota de la asociacion Asturinux de Usuarios de Linux de Asturias, echale un vistazo a su pagina web, http://www.asturlinux.org
